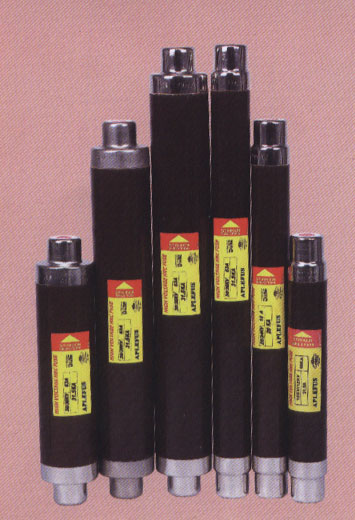

| ■ S型变压器保护用高分断能力高压限流熔断器 |
用途
S型变压器保护用高分断能力高压限流熔断器适用于交流50HZ、额定电压3.6-40.5KV、额定电流至200A的电力系统中，作为变压器及其他电力设备的过载或短路保护用；也可与负荷开关、真空接触器等配合使用。
本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准以及德国DIN标准。
结构特点
S型高压熔断器采用插入式结构，将熔断件插入底座，具有更换方便的优点；撞击器并联于由纯银片制成的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体熔化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属比立即熔断，撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号。撞击器有两种结构：弹簧式和火药式，动作原理基本相似，前者利用储能弹簧释放能量推动撞针；后者利用点燃火药产生高气压推动撞针。本高压熔断器具有限流特性好、动作快、不误动作等优点。
型号含义
基本参数
|
型号 |
额定电压（KV） |
熔体额定电流（A） |
额定开断电流（KA） |

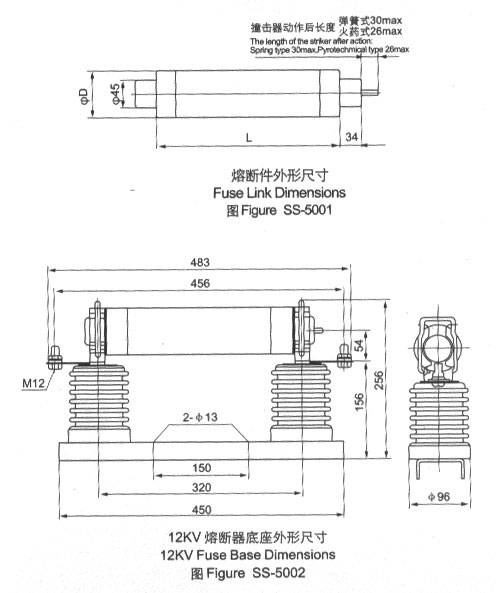

外形尺寸（mm） |
重量KG |
货号 |
|
国外 |
部颁 |
φD |
L |
|
SDO.J |
XRNT1 |
3.6 |
6.3 |
31.5 |
51 |
192 |
1.12 |
9001006 |
|
SDO.J |
XRNT1 |
3.6 |
10 |
51 |
192 |
1.12 |
9001010 |
|
SDO.J |
XRNT1 |
3.6 |
16 |
51 |
192 |
1.12 |
9001016 |
|
SDO.J |
XRNT1 |
3.6 |
20 |
51 |
192 |
1.12 |
9001020 |
|
SDO.J |
XRNT1 |
3.6 |
25 |
51 |
192 |
1.12 |
9001025 |
|
SDO.J |
XRNT1 |
3.6 |
31.5 |
51 |
192 |
1.12 |
9001031 |
|
SDO.J |
XRNT1 |
3.6 |
40 |
51 |
192 |
1.12 |
9001040 |
|
SDL.J |
XRNT1 |
7.2 |
6.3 |
51 |
292 |
1.47 |
9002006 |
|
SDL.J |
XRNT1 |
7.2 |
10 |
51 |
292 |
1.47 |
9002010 |
|
SDL.J |
XRNT1 |
7.2 |
16 |
51 |
292 |
1.47 |
9002016 |
|
SDL.J |
XRNT1 |
7.2 |
20 |
51 |
292 |
1.47 |
9002020 |
|
SDL.J |
XRNT1 |
7.2 |
25 |
51 |
292 |
1.47 |
9002025 |
|
SDL.J |
XRNT1 |
7.2 |
31.5 |
51 |
292 |
1.47 |
9002031 |
|
SDL.J |
XRNT1 |
7.2 |
40 |
51 |
292 |
1.47 |
9002040 |
|
SDL.J |
XRNT1 |
7.2 |
50 |
51 |
292 |
1.47 |
9002050 |
|
SDL.J |
XRNT1 |
7.2 |
63 |
51 |
292 |
1.47 |
9002063 |
|
SFL.J |
XRNT1 |
7.2 |
80 |
76 |
292 |
3.15 |
9002080 |
|
SFL.J |
XRNT1 |
7.2 |
100 |
76 |
292 |
3.15 |
9002100 |
|
SFL.J |
XRNT1 |
7.2 |
125 |
76 |
292 |
3.15 |
9002125 |
|
SFL.J |
XRNT1 |
7.2 |
160 |
76 |
292 |
3.15 |
9002160 |
|
SDL.J |
XRNT1 |
12(10) |
6.3 |
51 |
292 |
1.47 |
9003006 |
|
SDL.J |
XRNT1 |
12(10) |
10 |
51 |
292 |
1.47 |
9003010 |
|
SDL.J |
XRNT1 |
12(10) |
16 |
51 |
292 |
1.47 |
9003016 |
|
SDL.J |
XRNT1 |
12(10) |
20 |
51 |
292 |
1.47 |
9003020 |
|
SDL.J |
XRNT1 |
12(10) |
25 |
51 |
292 |
1.47 |
9003025 |
|
SDL.J |
XRNT1 |
12(10) |
31.5 |
51 |
292 |
1.47 |
9003031 |
|
SDL.J |
XRNT1 |
12(10) |
40 |
51 |
292 |
1.47 |
9003040 |
|
SFL.J |
XRNT1 |
12(10) |
50 |
76 |
292 |
3.15 |
9003050 |
|
SFL.J |
XRNT1 |
12(10) |
63 |
76 |
292 |
3.15 |
9003063 |
|
SFL.J |
XRNT1 |
12(10) |
71 |
76 |
292 |
3.15 |
9003071 |
|
SFL.J |
XRNT1 |
12(10) |
80 |
76 |
292 |
3.15 |
9003080 |
|
SFL.J |
XRNT1 |
12(10) |
100 |
76 |
292 |
3.15 |
9003100 |
|
SKL.J |
XRNT1 |
12(10) |
125 |
76 |
292 |
3.15 |
9003125 |
|
SXL.J |
XRNT1 |
12(10) |
160 |
88 |
292 |
4.15 |
9003160 |
|
SXL.J |
XRNT1 |
12(10) |
200 |
88 |
292 |
4.15 |
9003200 |
|
SDM.J |
XRNT1 |
24(20) |
6.3 |
51 |
442 |
2.7 |
9004006 |
|
SDM.J |
XRNT1 |
24(20) |
10 |
51 |
442 |
2.7 |
9004010 |
|
SDM.J |
XRNT1 |
24(20) |
16 |
51 |
442 |
2.7 |
9004016 |
|
SDM.J |
XRNT1 |
24(20) |
20 |
51 |
442 |
2.7 |
9004020 |
|
SDM.J |
XRNT1 |
24(20) |
25 |
51 |
442 |
2.7 |
9004025 |
|
SDM.J |
XRNT1 |
24(20) |
31.5 |
51 |
442 |
2.7 |
9004031 |
|
SDM.J |
XRNT1 |
24(20) |
40 |
51 |
442 |
2.7 |
9004040 |
|
SFM.J |
XRNT1 |
24(20) |
50 |
76 |
442 |
4.5 |
9004050 |
|
SFM.J |
XRNT1 |
24(20) |
63 |
76 |
442 |
4.5 |
9004063 |
|
SFM.J |
XRNT1 |
24(20) |
71 |
76 |
442 |
4.5 |
9004071 |
|
SFM.J |
XRNT1 |
24(20) |
80 |
76 |
442 |
4.5 |
9004080 |
|
SFM.J |
XRNT1 |
24(20) |
100 |
76 |
442 |
4.5 |
9004100 |
|
SKM.J |
XRNT1 |
24(20) |
125 |
76 |
442 |
4.5 |
9004125 |
|
SXM.J |
XRNT1 |
24(20) |
160 |
88 |
442 |
5.4 |
9004160 |
|
SDQ.J |
XRNT1 |
40.5(36) |
3.15 |
51 |
537 |
2.9 |
9005003 |
|
SDQ.J |
XRNT1 |
40.5(36) |
6.3 |
51 |
537 |
2.9 |
9005006 |
|
SDQ.J |
XRNT1 |
40.5(36) |
10 |
51 |
537 |
2.9 |
9005010 |
|
SDQ.J |
XRNT1 |
40.5(36) |
16 |
51 |
537 |
2.9 |
9005016 |
|
SDQ.J |
XRNT1 |
40.5(36) |
20 |
51 |
537 |
2.9 |
9005020 |
|
SDQ.J |
XRNT1 |
40.5(36) |
25 |
51 |
537 |
2.9 |
9005025 |
|
SFQ.J |
XRNT1 |
40.5(36) |
31.5 |
76 |
537 |
5.51 |
9005031 |
|
SFQ.J |
XRNT1 |
40.5(36) |
40 |
76 |
537 |
5.51 |
9005040 |
|
SXQ.J |
XRNT1 |
40.5(36) |
50 |
76 |
537 |
6.5 |
9005050 |
|
SFQ.J |
XRNT1 |
40.5(36) |
63 |
88 |
537 |
6.5 |
9005063 |
|
SFQ.J |
XRNT1 |
40.5(36) |
80 |
88 |
537 |
6.5 |
9005080 |
|
SXQ.J |
XRNT1 |
40.5(36) |
100 |
88 |
537 |
6.5 |
9005100 |
注：在规定的使用条件下，熔断器最小开断电注为熔断器额定电流的2.5-3倍。
S型变压器保护用高分断能力高压限流熔断器与变压器保护配套
|
变压器容量
|
变压器初级电压 熔断器型号/额定电流A
|
|
7.2kv |
10kv |
20kv |
30kv |
|
50 |
SDL.J-7.2KV/8A |
SDL.J-12KV/3.15A |
SDM.J-24KV/3.15A |
SDQ.J-40.5KV/3.15A |
|
100 |
SDL.J-7.2KV/16A |
SDL.J-12KV/6.3A |
SDM.J-24KV/6.3A |
SDQ.J-40.5KV/6.3A |
|
125 |
SDL.J-7.2KV/20A |
SDL.J-12KV/6.3A |
SDM.J-24KV/6.3A |
SDQ.J-40.5KV/6.3A |
|
160 |
SDL.J-7.2KV/25A |
SDL.J-12KV/8A |
SDM.J-24KV/8A |
SDQ.J-40.5KV/6.3A |
|
200 |
SDL.J-7.2KV/31.5A |
SDL.J-12KV/10A |
SDM.J-24KV/10A |
SDQ.J-40.5KV/8A |
|
250 |
SDL.J-7.2KV/40A |
SDL.J-12KV/12A |
SDM.J-24KV/12A |
SDQ.J-40.5KV/10A |
|
300/315 |
SDL.J-7.2KV/50A |
SDL.J-12KV/16A |
SDM.J-24KV/16A |
SDQ.J-40.5KV/10A |
|
400 |
SDL.J-7.2KV/63A |
SDL.J-12KV/20A |
SDM.J-24KV/20A |
SDQ.J-40.5KV/16A |
|
500 |
SDL.J-7.2KV/80A |
SDL.J-12KV/25A |
SDM.J-24KV/25A |
SDQ.J-40.5KV/16A |
|
630 |
SDL.J-7.2KV/100A |
SDL.J-12KV/31.5A |
SDM.J-24KV/31.5A |
SDQ.J-40.5KV/20A |
|
750/800 |
SDL.J-7.2KV/125A |
SDL.J-12KV/40A |
SDM.J-24KV/40A |
SDQ.J-40.5KV/25A |
|
1000 |
SDL.J-7.2KV/160A |
SDL.J-12KV/50A |
SDM.J-24KV/50A |
SDQ.J-40.5KV/31.5A |
|
1250 |
|
SDL.J-12KV/63A |
SDM.J-24KV/63A |
SDQ.J-40.5KV/40A |
|
1600 |
|
SDL.J-12KV/80A |
SDM.J-24KV/80A |
SDQ.J-40.5KV/50A |
|
2000 |
|
SDL.J-12KV/100A |
SDM.J-24KV/100A |
SDQ.J-40.5KV/63A |

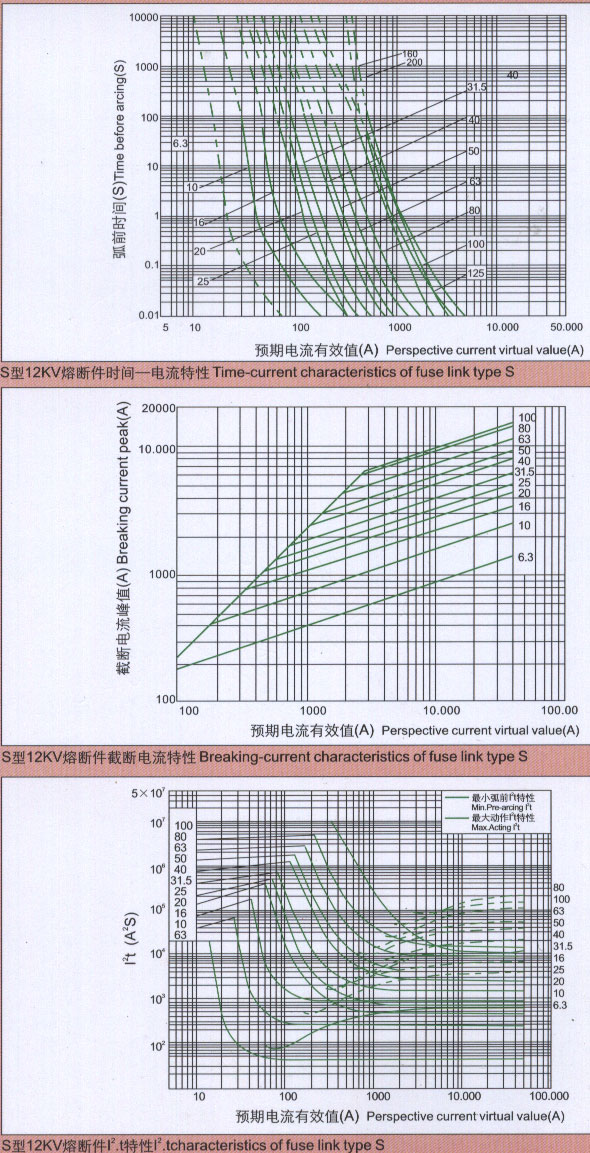

特性曲线
 |
| |
 |
|
|
