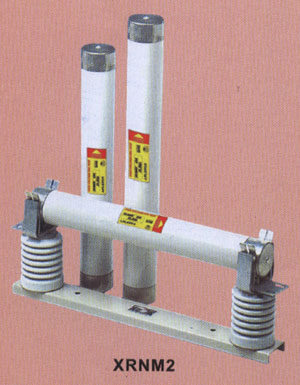

| ■ W型电动机保护用高分断能力高压限流熔断器 |
用途
W型电动机保护用高分断能力高压限流熔断器适用于交流50HZ、额定电压3.6-10KV、额定电流至400（3.6KV）、额定电流400A（3.6KV）、224A（7.2KV）及以下的电力系统中，作为变压器及其他电力设备的过载或短路保护用；也可与负荷开关、真空接触器等配合使用。
本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1、IEC644标准以及英国BS标准。
结构特点
W型高压熔断面器采用插入式和母线式结构，具有安装体积小、接触可靠和更换方便的特点；火药撞击器并联于由纯正银片制成的熔体，与经化学片理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体熔化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属比立即熔断，撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号。本高压熔断器具有耐震动、分断能力高、动作快、保护性好等优点。
型号含义
基本参数
|
型号 |
额定电压（KV） |
熔体额定电流（A） |
额定开断电流（KA） |
外形尺寸（mm） |
重量KG |
货号 |
|
国外 |
部颁 |
φD |
L |
|
WDF.O |
XRNM1 |
3.6 |
50 |
50 |
51 |
254 |
1.4 |
9018050 |
|
WDF.O |
XRNM1 |
3.6 |
63 |
50 |
51 |
254 |
1.4 |
9018063 |
|
WDF.O |
XRNM1 |
3.6 |
80 |
50 |
51 |
254 |
1.4 |
9018080 |
|
WDF.O |
XRNM1 |
3.6 |
100 |
50 |
51 |
254 |
1.4 |
9018100 |
|
WDF.O |
XRNM1 |
3.6 |
125 |
50 |
51 |
254 |
1.4 |
9018125 |
|
WFF.O |
XRNM1 |
3.6 |
125 |
50 |
76 |
254 |
2.8 |
9019125 |
|
WFF.O |
XRNM1 |
3.6 |
160 |
50 |
76 |
254 |
2.8 |
9019160 |
|
WFF.O |
XRNM1 |
3.6 |
200 |
50 |
76 |
254 |
2.8 |
9019200 |
|
WKF.O |
XRNM1 |
3.6 |
250 |
50 |
76 |
254 |
2.8 |
9019250 |
|
WKF.O |
XRNM1 |
3.6 |
315 |
50 |
76 |
254 |
2.8 |
9019350 |
|
WKF.O |
XRNM1 |
3.6 |
355 |
50 |
76 |
254 |
2.8 |
9019355 |
|
WKF.O |
XRNM1 |
3.6 |
400 |
50 |
76 |
254 |
2.8 |
9019400 |
|
WFN.O |
XRNM1 |
7.2 |
25 |
40 |
76 |
403 |
4.15 |
9020025 |
|
WFN.O |
XRNM1 |
7.2 |
31.5 |
40 |
76 |
403 |
4.15 |
9020031 |
|
WFN.O |
XRNM1 |
7.2 |
40 |
40 |
76 |
403 |
4.15 |
9020040 |
|
WFN.O |
XRNM1 |
7.2 |
50 |
40 |
76 |
403 |
4.15 |
9020050 |
|
WFN.O |
XRNM1 |
7.2 |
63 |
40 |
76 |
403 |
4.15 |
9020063 |
|
WFN.O |
XRNM1 |
7.2 |
80 |
40 |
76 |
403 |
4.15 |
9020080 |
|
WFN.O |
XRNM1 |
7.2 |
100 |
40 |
76 |
403 |
4.15 |
9020100 |
|
WFN.O |
XRNM1 |
7.2 |
125 |
40 |
76 |
403 |
4.15 |
9020125 |
|
WFN.O |
XRNM1 |
7.2 |
160 |
40 |
76 |
403 |
4.15 |
9020160 |
|
WKN.O |
XRNM1 |
7.2 |
200 |
40 |
76 |
403 |
4.15 |
9020200 |
|
WKN.O |
XRNM1 |
7.2 |
224 |
40 |
76 |
403 |
4.15 |
9020224 |
|
|
XRNM1 |
10 |
25 |
40 |
76 |
600 |
5.26 |
9021025 |
|
|
XRNM1 |
10 |
31.5 |
40 |
76 |
600 |
5.26 |
9021031 |
|
|
XRNM1 |
10 |
40 |
40 |
76 |
600 |
5.26 |
9021040 |
|
|
XRNM1 |
10 |
50 |
40 |
76 |
600 |
5.26 |
9021050 |
|
|
XRNM1 |
10 |
63 |
40 |
76 |
600 |
5.26 |
9021063 |
|
|
XRNM1 |
10 |
80 |
40 |
76 |
600 |
5.26 |
9021080 |
|
|
XRNM1 |
10 |
100 |
40 |
76 |
600 |
5.26 |
9021100 |
|
|
XRNM1 |
10 |
125 |
40 |
76 |
600 |
5.26 |
9021125 |
|
|
XRNM1 |
10 |
160 |
40 |
76 |
600 |
5.26 |
9021160 |
|
|
XRNM1 |
10 |
200 |
40 |
76 |
600 |
5.26 |
9021200 |
|
|
XRNM1 |
10 |
224 |
40 |
76 |
600 |
5.26 |
9021224 |
注：在规定的使用条件下，熔断器最小开断电流为熔断器额定电流的2.5-3倍。
7.3KV>224A 为双管
3.6KV>400A 为双管
W 型电动机保护用插入式熔断器外形尺寸(mm)
|
型号 |
额定电压（KV） |
熔体额定电流（A） |
A |
B |
C |
G |
E |
L |
φD |
货号 |
|
国外 |
部颁 |
|
WFF.O |
XRNM2 |
3.6 |
50 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9025050 |
|
WFF.O |
XRNM2 |
3.6 |
63 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9025063 |
|
WFF.O |
XRNM2 |
3.6 |
80 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9025080 |
|
WFF.O |
XRNM2 |
3.6 |
100 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9025100 |
|
WFF.O |
XRNM2 |
3.6 |
125 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9025125 |
|
WKF.O |
XRNM2 |
3.6 |
125 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026125 |
|
WKF.O |
XRNM2 |
3.6 |
160 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026160 |
|
WKF.O |
XRNM2 |
3.6 |
200 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026200 |
|
WKF.O |
XRNM2 |
3.6 |
250 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026250 |
|
WKF.O |
XRNM2 |
3.6 |
315 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026315 |
|
WKF.O |
XRNM2 |
3.6 |
355 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026355 |
|
WKF.O |
XRNM2 |
3.6 |
400 |
390 |
312 |
150 |
140 |
246 |
254 |
76 |
9026400 |
|
WFN.O |
XRNM2 |
7.2 |
25 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027025 |
|
WFN.O |
XRNM2 |
7.2 |
31.5 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027031 |
|
WFN.O |
XRNM2 |
7.2 |
40 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027040 |
|
WFN.O |
XRNM2 |
7.2 |
50 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027050 |
|
WFN.O |
XRNM2 |
7.2 |
63 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027063 |
|
WFN.O |
XRNM2 |
7.2 |
80 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027080 |
|
WFN.O |
XRNM2 |
7.2 |
100 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027100 |
|
WFN.O |
XRNM2 |
7.2 |
125 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027125 |
|
WFN.O |
XRNM2 |
7.2 |
160 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027160 |
|
WFN.O |
XRNM2 |
7.2 |
200 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027200 |
|
WFN.O |
XRNM2 |
7.2 |
224 |
500 |
361 |
340 |
160 |
266 |
403 |
76 |
9027224 |
|
|
XRNM2 |
10 |
25 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028025 |
|
|
XRNM2 |
10 |
31.5 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028031 |
|
|
XRNM2 |
10 |
40 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028040 |
|
|
XRNM2 |
10 |
50 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028050 |
|
|
XRNM2 |
10 |
63 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028063 |
|
|
XRNM2 |
10 |
80 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028080 |
|
|
XRNM2 |
10 |
100 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028100 |
|
|
XRNM2 |
10 |
125 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028125 |
|
|
XRNM2 |
10 |
160 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028160 |
|
|
XRNM2 |
10 |
200 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028200 |
|
|
XRNM2 |
10 |
224 |
690 |
659 |
350 |
160 |
266 |
600 |
76 |
9028224 |

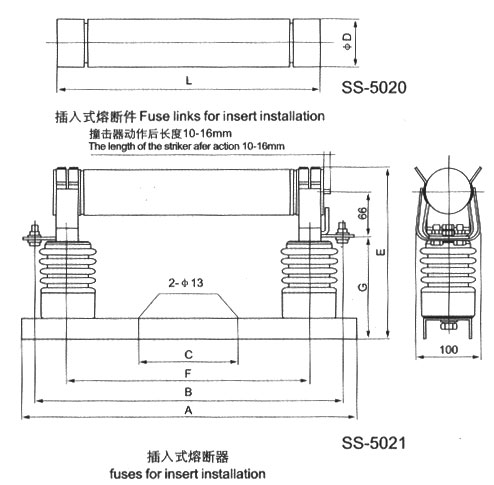

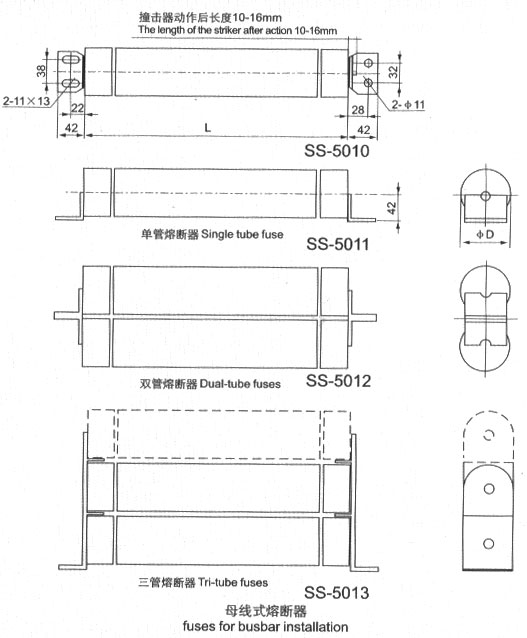

外形及安装尺寸
W型电动机保护用限流熔断器的选择
在全电压启动时，熔断器的额定电流∽电动机满载电流的2倍；在其它方式启动时，熔断器的额定电流∽电动机满载电流的1.5倍。
用于直接启示录动的电动机其熔断器额定电流的选择按下列公式选择：
Iy=N·In·φ
式中：
Iy--在启动时间内的电流值
N--启动电流与满载电流之比，通常N∽6
In--电动机满载电流
φ--综合系数，按下列表选取
| φ综合系数值
|
|
每小时启动次数 |
2 |
4 |
8 |
16 |
|
φ |
1.7 |
1.9 |
21 |
2.3 |
将启动时间对应的Iy值的点绘制在时间-电流特性曲线上，点对应的曲线或靠近这一点右击的曲线即是所选用的熔断器，熔断器额定电流应该大于1.3倍电动机的满载电流。

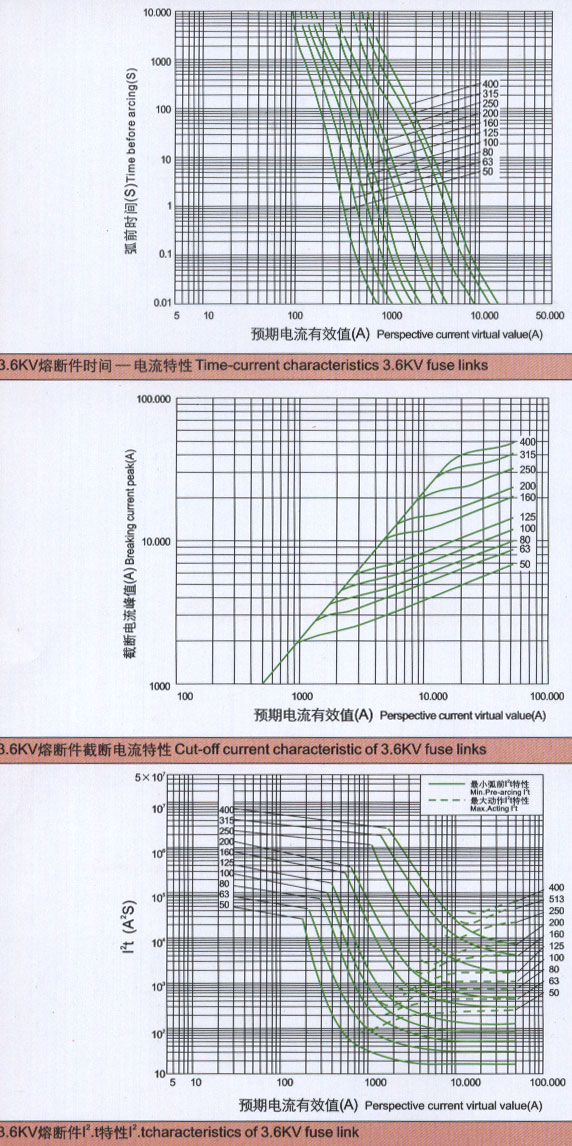

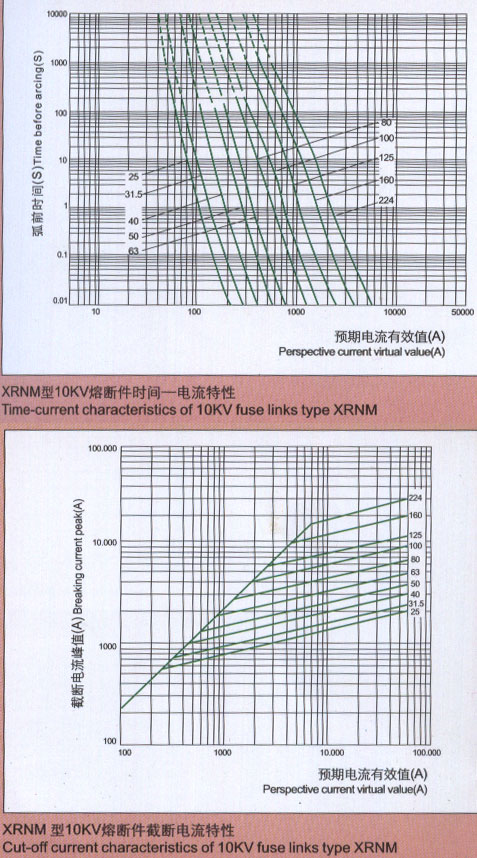

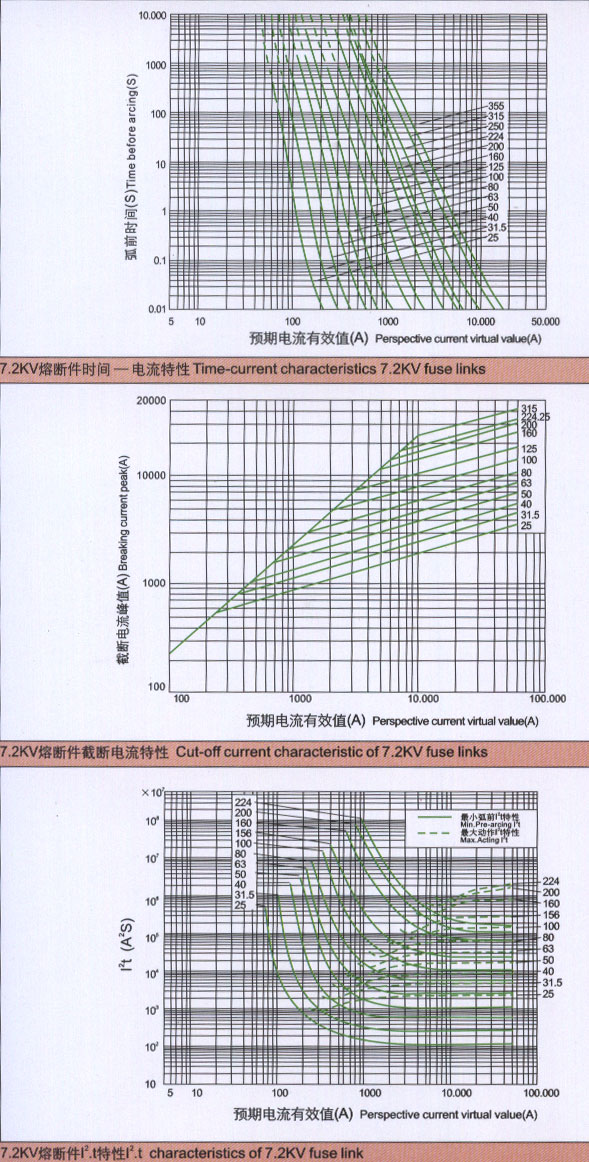

特性曲线
 |
| |
 |
|
|
